Transmission

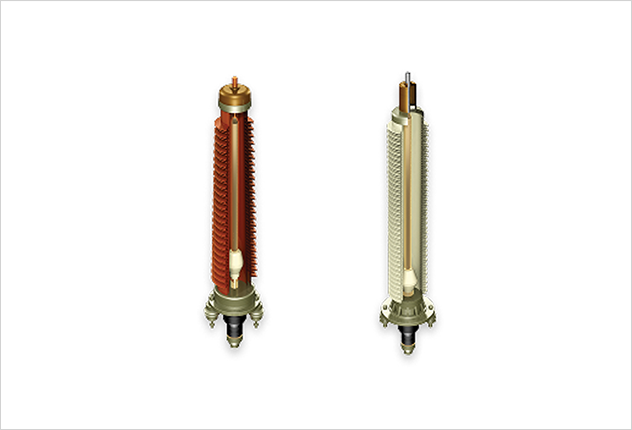

기중 종단 접속함

EBA, Outdoor Termination

옥외변전소에서 가공선과 지중선을 상호 접속하는데 사용합니다.

애관, 고무 스트레스콘, 도체인출봉, 지지애자 등으로 구성되어 있습니다.

특징(특성)	외부 절연을 자기(Porcelain) 또는 폴리머(Polymer) 애관 사용 절연유로 폴리부텐이나 실리콘 오일 사용 (Oil-filled type) Slip-on type(Pre-molded) 절연 구조 Self-support type

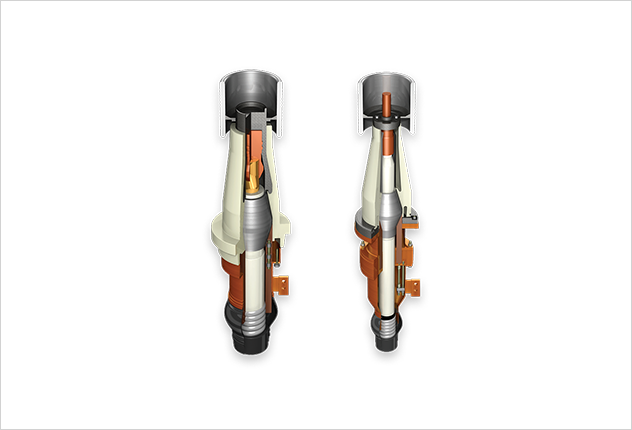

유중 종단 접속함

EBO, Oil Immersed Termination

지중케이블과 변압기를 상호 접속하는데 사용합니다.

에폭시 애관, 고무 스트레스콘, 스프링 압축장치, 도체인출봉 등으로 구성되어 있습니다.

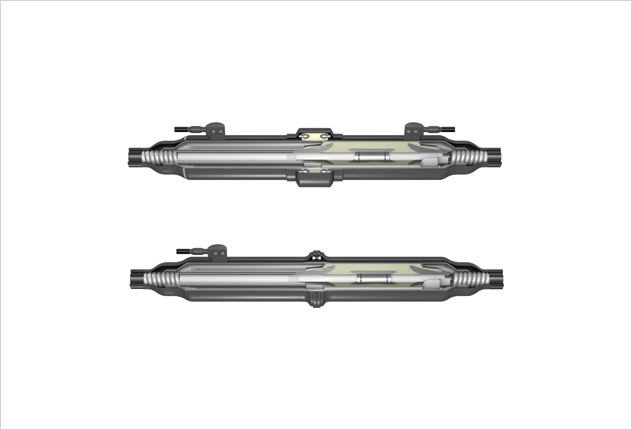

프리몰드형 조립식 중간 접속함

PMJ, Pre Molded Joint

케이블과 케이블을 상호 접속하는데 사용합니다.

전계완화 및 절연을 유지하는 일체화된 고무슬리브를 공장에서 생산하여 조립합니다.
(Pre-molded type)
전기적으로 금속쉬스 차폐층의 연결 유무에 따라 보통접속함(Normal Joint), 절연 접속함(Insulation Joint)로 구분합니다.

종류(분류)	보통접속함(Normal Joint) 절연 접속함(Insulation Joint)
특징(특성)	Pre-molded type PMNJ (Normal Joint), PMIJ (Insulation Joint)로 구분 구리 또는 FRP 보호관 사용

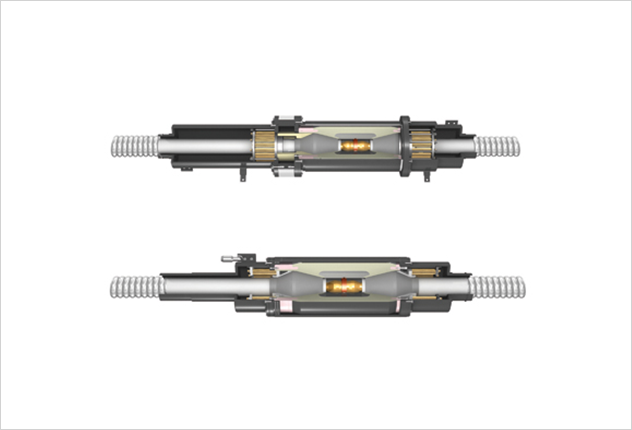

조립식 중간 접속함

PJ, Pre Fabricated Joint

케이블과 케이블을 상호 접속하는데 사용합니다.

공장에서 성형한 제품을 현장에서 조립하여 테이핑 접속함에 비하여 시공이 용이합니다.
에폭시 유니트, 스트레스콘, 스프링 유니트 등으로 구성되어 있습니다.

종류(분류)	보통접속함(Normal Joint) 절연 접속함(Insulation Joint)

기타 접속함

Others

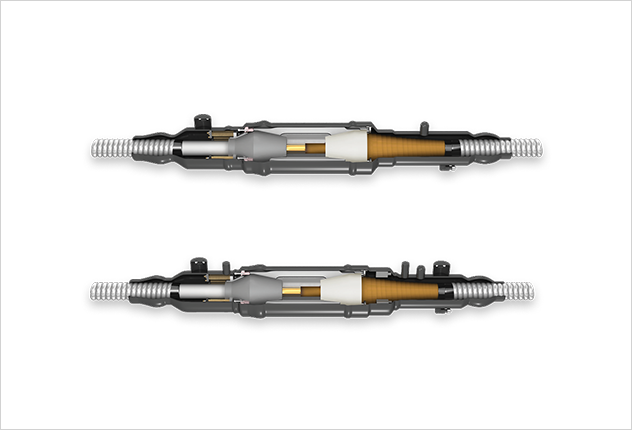

이종접속함(Transition joint)

용도	서로 다른 종류(절연방식, 외경치수 등)의 케이블 연결

Y분기 접속함(Y-branch joint)

용도	서로 다른 종류(절연방식, 외경치수 등)의 케이블 연결

Reference

이종접속함(Transition joint) / Y분기 접속함(Y-branch joint)

서로 다른 종류의 케이블을 연결하는 접속함입니다.
